PC組みます2

マザーボード（M/B）を取り付ける前に、ＰＣケースを確認し各パーツを取り付けし易いよう準備しました。
M/Bを受ける支柱となるスペーサーは取り付けたものとし、
パーツ挿入口の確保と、フロント配線の確認と準備を記載します。


■収納と同じく、今一度ケースの外観と構成を確認。

どこに何があるか、入るか、外観確認。

どこに入力端子があるか確認。

ミドルタワー（サイズ）なので机上で使用出来ると考えた設計でしょうか、入力端子が下部に付いています。
床に置いて使う場合は不向きです。使用時のロケーションに合ったケースを選ぶのが一番のポイントでしょうか。

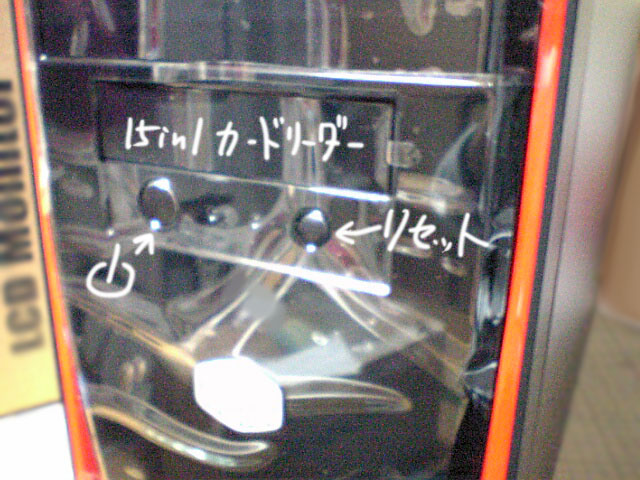

フロントパネルを眺めると、実際使い始めた後のことが想像出来ていいものです。


■ＣＤ－Ｒ/ＤＶＤドライブ、カードリーダー装着部を確認。

装着部を確認する為、前面パネルを外す。これは手で外せるタイプ。

ドライブ装着口、同時に外すパネル部分、大体の配線を確認。
フロントファンが装着出来るようですが、このパネルと本体構造では意味が無いような・・・。

（このケースは）フロントパネルが付いた状態でドライブ類を装着出来ますので、挿入口に該当するパネルを外します。

ツメの形状から内側へ返して押し出す。柔らかい素材で良かった。

ケース内部の装着部を確認。何処に何を仕舞うか慣れてくる。

■ブラフィックボード（グラボ、ビデオカード）や拡張カードの外端子スロットを確認。

着脱可能なスロットでは無いタイプ。

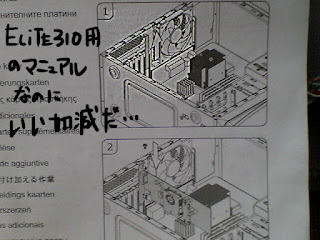

このケース専用の説明書なのに、スライドすれば外せると記載してますネ

安価なＰＣケースは拡張スロット部を溶接してある物が多いようです。使えるようにする為、これを折り曲げて外します。
一度外してしまうと（社外アクセサリー品、スロットカバーを用意しない限り）塞がりませんので
どの位置のスロットを除去するか事前確認を。・・・私は間違えました。

３～４回ほど曲げ繰り返すとポロリ、外れます。

強度をもたせた形状から、スロットを曲げて外せるようになってます。

最近の（ＭＳＩ）２スロット分のスペースを使用するグラボは、以下のスロットを使用するようです。

開いた口が塞がらない、とは此の事

外観。一番上（左）がポッカリ。細かい網のようなものでも張ります。
グラボに通気口がありますので３番目も外しました。

■フロントパネルのＬＥＤ（ランプ）配線を確認。
これが一番面倒だと動画にありましたが、案外カンタンです。

線にクセがありアッチコッチ向いちゃうせいで、面倒なのかな

説明書とおりに、印字が見える向きで、同じ名前の所に挿すだけ。

裏側も同じく。基板にも同じように印字があります。

一度ほぐし、同じ種類の配線は出来るだけ纏めました。
